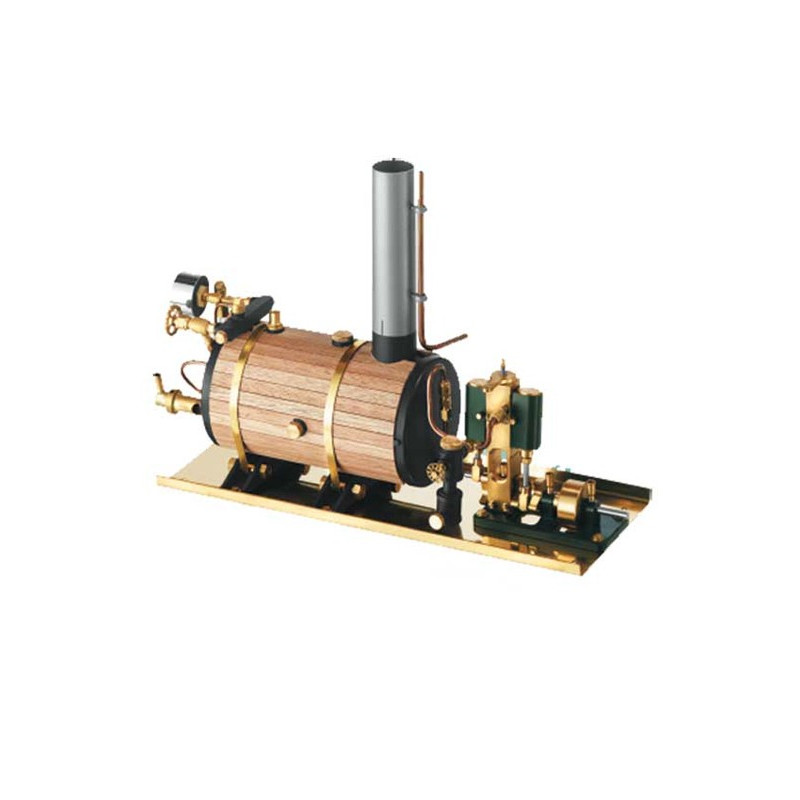

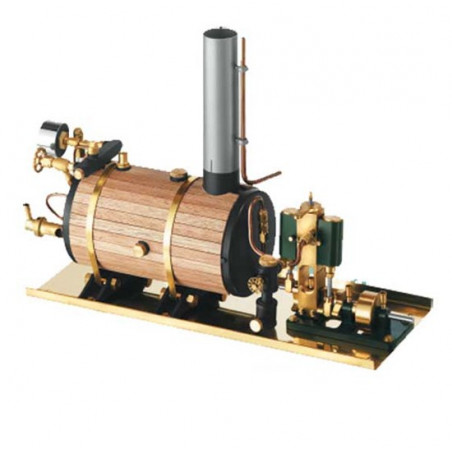

Máquina de vapor horizontal Alex para barco RC 10 kgs

Máquina de vapor horizontal Alex para barco de radiocontrol

El diseño de esta gama se basa en varios años de experiencia en la construcción de modelos a escala de barcos equipados con máquinas de vapor.

La fabricación CNC en Alemania permite obtener una realización precisa y regular, manteniendo al mismo tiempo el aspecto mecánico característico de una máquina de vapor para barco RC.

Puntos a tener en cuenta

• Máquina de vapor horizontal Alex, referencia 22301.
• Conjunto con caldera horizontal y condensador de vapor.
• Funcionamiento con gas propano o butano.
• Instalación completamente ensamblada, pintada, controlada y ajustada.
• Destinada a modelos a escala de barcos que pueden alcanzar aproximadamente los 10 kg.

Un verdadero sistema de propulsión a vapor para modelismo naval

El encanto de un barco a vapor de radiocontrol radica tanto en su desplazamiento sobre el agua como en el funcionamiento visible de su sistema de propulsión.

A diferencia de una propulsión eléctrica convencional, una máquina de vapor permite recrear la atmósfera mecánica propia de los barcos a vapor tradicionales.

La referencia 22301 reúne en un mismo conjunto la máquina, la caldera, el quemador, los órganos de control y el sistema de condensación.

De esta forma, el modelista dispone de una instalación diseñada como un conjunto coherente en lugar de tener que seleccionar individualmente cada elemento de la propulsión.

La máquina de vapor Alex es especialmente adecuada para los modelos a escala de barcos de dimensiones reducidas y con cascos relativamente estrechos.

Puede propulsar modelos de hasta aproximadamente 10 kg de peso.

El conjunto tiene un peso de 1 580 g. Este dato debe tenerse en cuenta al elegir el barco y al calcular el desplazamiento del modelo.

Una máquina de vapor horizontal con caldera integrada

La referencia 22301 se distingue por su caldera horizontal. Esta configuración permite integrar la instalación de vapor en un modelo donde el espacio disponible debe utilizarse de manera eficiente.

La máquina en sí tiene un diámetro de 10 mm y una carrera de 14 mm. Su eje de salida mide 4 mm de diámetro, con una altura de eje de 12 mm.

Estas características permiten al modelista contar con las dimensiones principales necesarias para verificar la integración de la máquina de vapor en el casco y preparar la transmisión hacia la hélice.

Una máquina de vapor oscilante lista para ser instalada

La máquina se entrega completamente ensamblada y pintada. Este acabado permite recibir una instalación ya preparada en lugar de un conjunto mecánico que requiere mecanizado o ensamblaje completo.

Antes del envío, las instalaciones se controlan y ajustan. De esta manera, el modelista puede centrarse en la integración de la máquina en su barco, en la conexión de los diferentes elementos y en la puesta a punto del modelo.

La máquina incluye un grasero ajustable. Este elemento contribuye al mantenimiento del motor de vapor y a su funcionamiento.

Una válvula de inversión también permite controlar la marcha adelante y atrás, así como la velocidad de rotación.

Esta función es especialmente interesante en el contexto de un barco de radiocontrol, ya que permite combinar la propulsión a vapor con un uso en el agua con un control de propulsión adecuado.

Una caldera horizontal completa

La caldera es uno de los elementos esenciales de una máquina de vapor para barco de radiocontrol.

En la referencia 22300, se suministra con los principales equipos necesarios para su funcionamiento y supervisión.

Incluye en particular:

• una válvula de seguridad;
• un indicador de nivel de agua;
• un manómetro;
• una válvula de cierre de vapor.

El manómetro permite controlar la presión mientras que el indicador de nivel de agua permite supervisar la cantidad de agua presente en la caldera.

La válvula de seguridad y la válvula de cierre de vapor complementan los equipos de control de la instalación.

Esta configuración permite contar con una verdadera caldera de vapor para modelo a escala, integrada en un conjunto especialmente diseñado para el modelismo naval.

Funcionamiento con gas propano o butano

La caldera es alimentada por un quemador a gas que funciona con propano o butano. El quemador se suministra con su línea de alimentación.

El sistema también incluye una chimenea con conducto de evacuación.

Estos elementos contribuyen a la integración realista de la máquina en el barco y refuerzan el aspecto mecánico de un verdadero modelo a escala de barco a vapor.

Finalmente, el sistema de propulsión incluye un condensador de vapor de escape. Este forma parte integral de la instalación suministrada con la referencia 22301.

Un equipo completo para simplificar el montaje

La máquina de vapor Alex 22301 se suministra con muchos elementos ya ensamblados. El objetivo es ofrecer al modelista una instalación completa en lugar de simplemente un motor de vapor.

El suministro incluye:

• la máquina de vapor;
• el lubricador ajustable;
• la válvula de inversión;
• la caldera vertical;
• la válvula de seguridad;
• el indicador de nivel de agua;
• el manómetro;
• la válvula de cierre de vapor;
• la chimenea con tubo de escape;
• el quemador de gas con su línea;
• el condensador de vapor de escape;
• las varillas de acabado para revestir la caldera;
• las tuberías de conexión.

El conjunto está ensamblado y pintado. Esta presentación es una ventaja para el modelista que desea dedicar su tiempo a la construcción y equipamiento del barco en lugar de al ensamblaje completo de la máquina.

Una motorización adecuada para barcos de hasta 10 kg

La máquina de vapor Alex 22301 está diseñada para impulsar fácilmente modelos reducidos de barcos de hasta aproximadamente 10 kg.

Por lo tanto, encuentra su lugar en proyectos de modelismo naval que buscan una propulsión funcional y realista.

La configuración horizontal es particularmente adecuada para los modelos en los que la altura disponible permite integrar la caldera en buenas condiciones.

Antes de cualquier instalación, es esencial verificar las dimensiones disponibles en el casco y el peso final del barco equipado.

La ubicación de la máquina, la caldera y los accesorios debe planificarse desde la concepción o el montaje del modelo.

Una máquina de vapor fabricada en Alemania

La gama Alex se produce en Alemania con una moderna fabricación CNC. Este método de fabricación aporta una gran precisión a las piezas mecánicas y permite mantener una calidad de realización constante.

Esta máquina de vapor está destinada a los modelistas que buscan una motorización que combine precisión mecánica, aspecto realista y funcionamiento adecuado para un barco de vapor radiocontrolado.

La experiencia adquirida en la realización de modelos reducidos equipados con máquinas de vapor también ha permitido evolucionar el diseño después de varias series de mejoras y numerosas pruebas prácticas.

Los accesorios necesarios para la máquina de vapor Alex 22301

La referencia 22301 se suministra con la máquina, la caldera y los diferentes elementos de conexión, pero algunos accesorios necesarios para el funcionamiento con gas deben ser adquiridos por separado.

Es necesario prever un tanque de gas referencia 22313, así como un adaptador de llenado de gas referencia 22316.

El cartucho de gas propano/butano referencia 60105 también es necesario.

Para el mantenimiento de la máquina, el aceite para motor de vapor referencia 60100 es un accesorio útil.

Estos elementos permiten completar la instalación para disponer de un conjunto adecuado para poner en funcionamiento un motor de vapor de barco radiocontrolado.

Características técnicas de la máquina de vapor Alex 22301

Una máquina de vapor para dar vida a un barco radiocontrolado

La máquina de vapor Alex 22301 está dirigida a los apasionados del modelismo naval que desean ir más allá de una simple maqueta estática.

Con su caldera vertical, quemador de gas, condensador y máquina de vapor oscilante, permite realizar una verdadera instalación de propulsión para un modelo reducido.

Su completo ensamblaje, su fabricación CNC en Alemania y sus numerosos equipos integrados facilitan su instalación en un proyecto de barco de vapor radiocontrolado.

Con una capacidad anunciada de hasta aproximadamente 10 kg de desplazamiento, la referencia 22301 es una solución completa para los modelistas que buscan una máquina de vapor para barcos RC, una caldera horizontal para modelos a escala y una motorización de vapor funcional para modelismo naval.

Referencias disponibles

• Ref. 22300 : Máquina de vapor Alex vertical con caldera vertical y condensador
• Ref. 22301 : Máquina de vapor Alex horizontal con caldera horizontal y condensador

Accesorios necesarios

• Ref. 22313 : Tanque de gas
• Ref. 22316 : Adaptador de llenado para gas

Accesorios útiles

• Ref. 60100 : Aceite especial para motor de vapor
