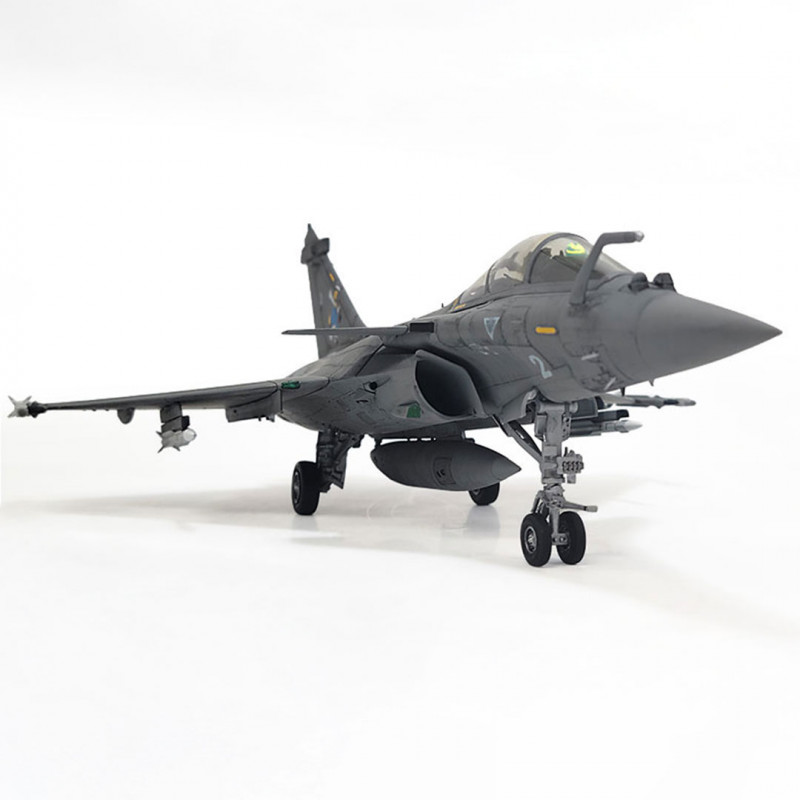

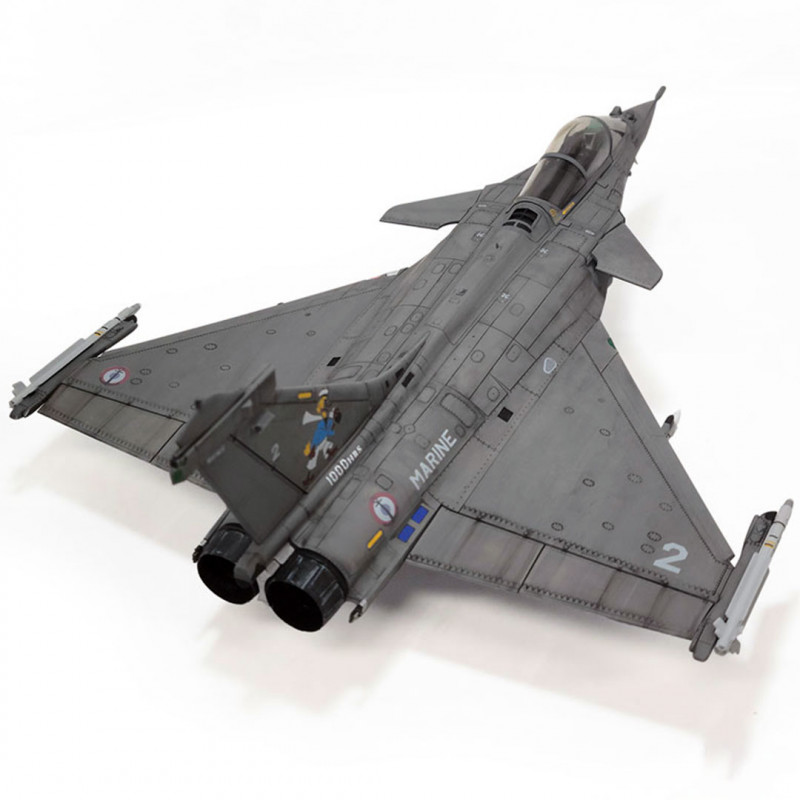

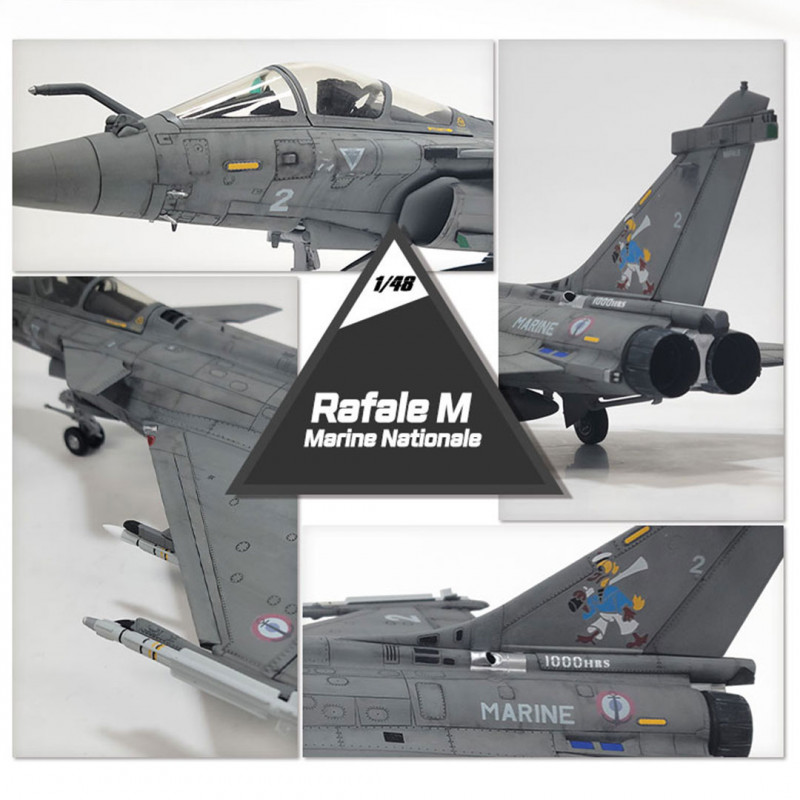

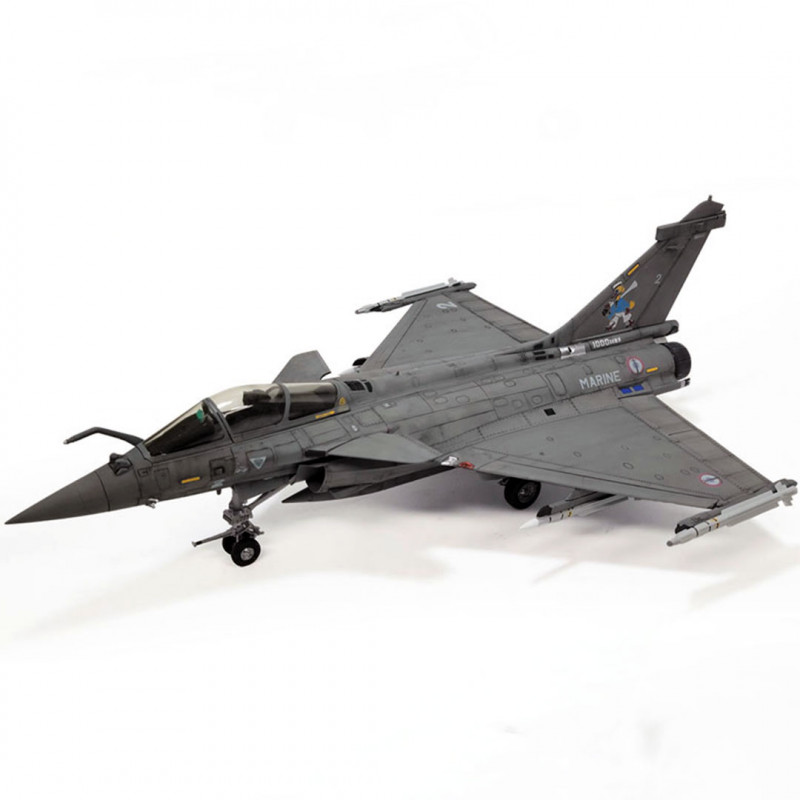

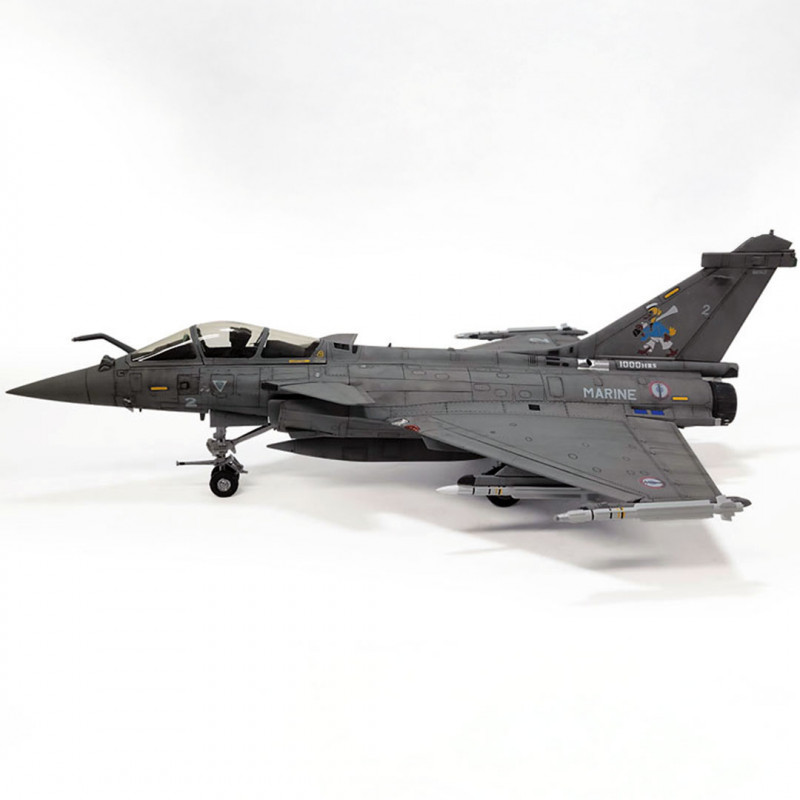

Maquetta de avión de plástico Rafale M "Marine Nationale" 1:48

Maquetta del Rafale M: el caza naval de la Marina Nacional

Cuando me intereso por las maquetas del Rafale M para armar, rápidamente noto que esta versión tiene características muy particulares. A diferencia de las versiones destinadas a la Fuerza Aérea, el Rafale M fue diseñado específicamente para operaciones aeronavales, es decir, misiones realizadas desde un portaaviones. Esta adaptación explica por qué este modelo atrae tanto a los entusiastas de la aviación militar como a los aficionados a las maquetas de aviones Rafale de plástico.

La Marina Nacional utiliza de hecho una variante específica del Rafale llamada Rafale M, siendo la letra "M" de "Marine". Su desarrollo comenzó a finales de los años 1980 para crear un avión capaz de operar eficazmente desde la cubierta de un portaaviones. Se encargaron dos prototipos de esta versión naval el 6 de diciembre de 1988. El primero, designado Rafale M01, realizó su vuelo inaugural el 12 de diciembre de 1991, mientras que el segundo prototipo, Rafale M02, despegó el 8 de noviembre de 1993.

Exteriormente, estas aeronaves tienen una librea gris y se asemejan mucho al prototipo del Rafale C. Sin embargo, varias diferencias importantes aparecen al examinar la estructura del avión. A diferencia de lo que se observa tradicionalmente en la aviación embarcada francesa, el Rafale M conserva un ala fija, sin extremos plegables. Esta elección técnica permite mantener la rigidez y el rendimiento aerodinámico de la aeronave.

Para los modelistas que buscan una maqueta de Rafale M fiel al avión real, estos detalles estructurales son muy interesantes de reproducir.

Un tren de aterrizaje reforzado para el apontaje

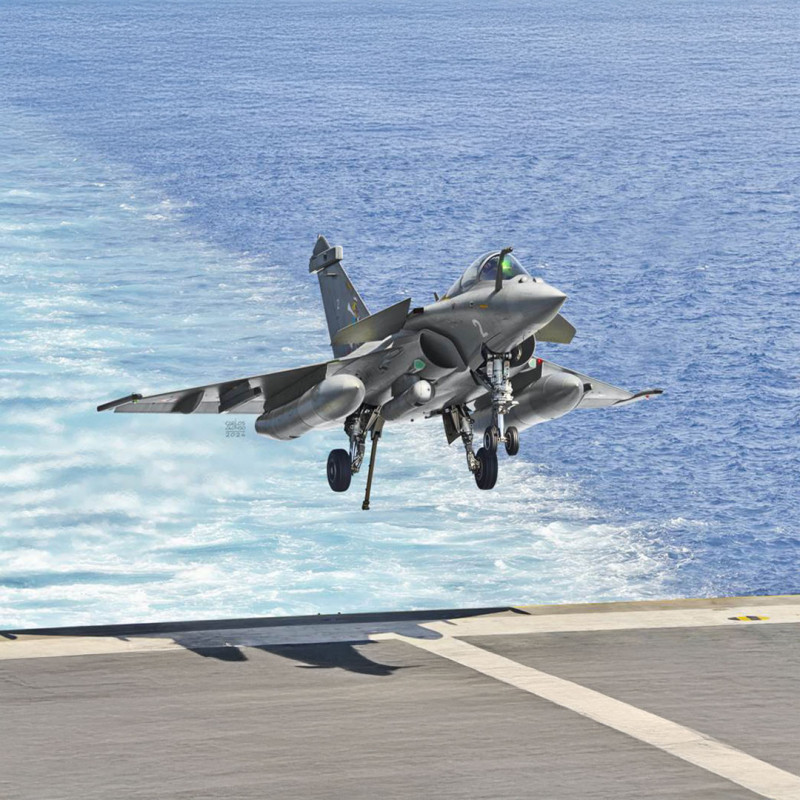

Las operaciones en portaaviones imponen restricciones mecánicas muy importantes. Cuando un avión aterriza en la cubierta de un buque, el aterrizaje es mucho más brusco que en una pista convencional.

Por esta razón, el Rafale M está equipado con un tren de aterrizaje principal Messier-Dowty reforzado. Este es capaz de absorber una energía vertical equivalente a una velocidad de apontaje de aproximadamente 6,5 metros por segundo, es decir, alrededor de 23 km/h. Esta robustez es esencial para garantizar la seguridad durante los apontajes.

El sistema de lanzamiento desde un portaaviones también ha influido en el diseño del avión. El Rafale M utiliza una barra de catapultaje, a diferencia de las eslingas tradicionalmente fijadas al fuselaje en algunos aviones. Esta configuración genera una mayor carga sobre el tren delantero.

Para resistir a estas restricciones, el cajón del tren delantero se reforzó con materiales muy resistentes, incluyendo titanio y acero de alta resistencia. Este tipo de detalle técnico suele interesar a los entusiastas que desean reproducir con precisión una maqueta de avión Rafale Marine.

Una tecnología específica para el catapultaje

El tren de aterrizaje delantero del Rafale M también cuenta con un dispositivo especial llamado "jump strut". Este ingenioso mecanismo permite almacenar energía durante el catapultaje y liberarla cuando la aeronave llega al extremo de la cubierta de vuelo.

Gracias a este sistema, la aeronave recibe un impulso adicional en el momento del despegue. Esta tecnología ha demostrado ser lo suficientemente eficaz como para ser conservada en los Rafale de serie.

Estas características técnicas hacen que la versión Marine del Rafale sea particularmente interesante para los aficionados a las maquetas detalladas del Rafale M, ya que resaltan las diferencias entre las versiones terrestres y navales de la aeronave.

Adaptaciones estructurales para operaciones navales

El diseño del tren de aterrizaje delantero, combinado con ciertas soluciones técnicas específicas, ha llevado a algunas modificaciones en la arquitectura general del avión.

Por ejemplo, las ruedas del tren delantero pueden girar 360 grados cuando el avión está inmóvil y realizar una rotación de aproximadamente ±75 grados durante la retracción del tren. Estas particularidades mecánicas facilitan las maniobras en la cubierta del portaaviones, donde el espacio disponible suele ser muy limitado.

La congestión del tren delantero y sus mecanismos también ha llevado a una ligera modificación en la configuración de armamento. Mientras que algunas versiones terrestres del Rafale tienen 14 puntos de anclaje, el Rafale M tiene 13.

Los prototipos Rafale M01 y M02 también reciben varios equipos específicos:

• un gancho de apontaje más robusto, indispensable para engancharse a los cables de parada del portaaviones

• una escalera telescópica integrada en el fuselaje, que facilita el acceso a la cabina

• dos baterías eléctricas en lugar de una sola

• un sistema inercial infrarrojo de alineación al mar, llamado TELEMIR, desarrollado por Sagem Defensa y Seguridad y combinado con navegación GPS

Estos elementos técnicos contribuyen a diferenciar claramente la versión naval del Rafale de las versiones destinadas a las bases aéreas.

El Rafale M, un tema imprescindible para los modelistas

Cuando descubro un modelo del Rafale M para armar, comprendo de inmediato por qué este modelo es tan apreciado en el mundo del modelismo aeronáutico. La versión Marina tiene características únicas, como su tren reforzado, su gancho de apontaje y sus equipos específicos para operaciones embarcadas.

Armar un modelo plástico del Rafale M permite reproducir un avión de combate capaz de operar desde un portaaviones, convirtiéndolo en uno de los aviones más impresionantes de la aviación naval francesa.

Para los entusiastas de la aviación moderna, los modelos de aviones Rafale Marine ofrecen la oportunidad de recrear, a pequeña escala, un caza embarcado que encarna perfectamente la potencia y versatilidad de la aviación militar francesa.
