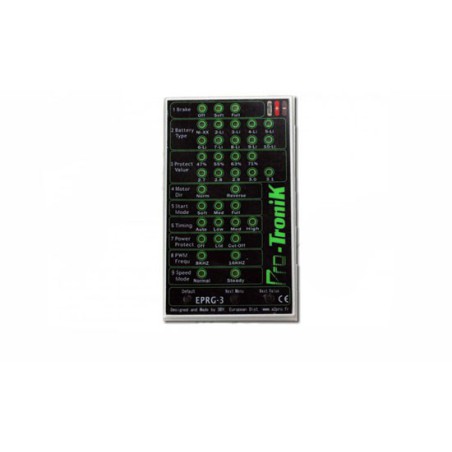

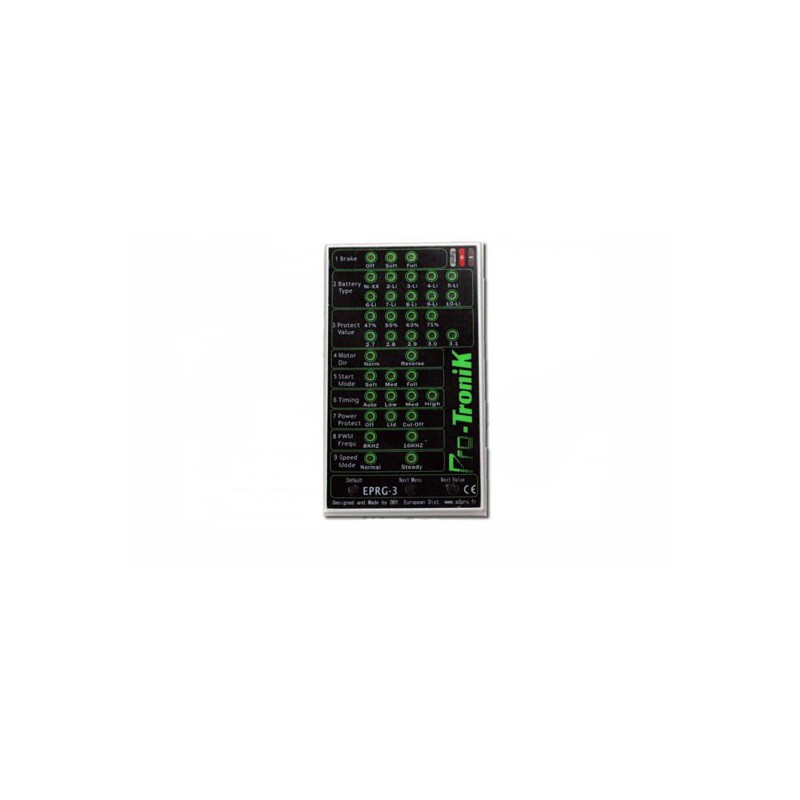

Carta de programación Protronik E-PRG-3

Programación de la tarjeta Protronik E-PRG-3 para variadores brushless (excepto serie BF-32)

La tarjeta de programación Protronik E-PRG-3 es la herramienta esencial para configurar con precisión sus controladores brushless de la marca, a excepción de la serie BF-32.

Diseñada para ser simple e intuitiva, le permite personalizar muchos parámetros esenciales: selección del tipo de baterías, ajuste del voltaje de corte, activación del freno, sentido de rotación de los motores Protronik , ajuste del timing y mucho más.

Alimentación directa sin fuente externa

La tarjeta E-PRG-3 Protronik se distingue por su modo de alimentación práctico: se alimenta directamente a través del controlador conectado, gracias a la batería de propulsión. Por lo tanto, no es necesario agregar una fuente de energía externa para su uso.

Este sistema es compatible tanto con los controladores equipados con un circuito BEC (PM10A, PM20A, PM30A, PM40A) como con aquellos que no lo tienen (PM60A, PM70A, PM80A OPTO y PM120A OPTO).

Parámetros de ajuste disponibles

Con esta tarjeta de programación Protronik, puede ajustar sus variadores según sus necesidades:

• Freno: Off / Medio / On (por defecto: Off)

• Tipo de batería: NiXX / LiPo 2 a 8S

• Umbral de corte del motor en batería baja: 47 / 55 / 63 / 71 % (NiXX) o 2,7 / 2,8 / 2,9 / 3,0 / 3,1 V (LiPo)

• Corte del motor: Off / Limitación de potencia / Corte brusco (por defecto: limitación)

• Sentido de rotación: Normal / Inverso (por defecto: Normal)

• Arranque: Suave / Medio / Normal (por defecto: Medio)

• Timing: Auto / Bajo / Medio / Alto (por defecto: Auto)

• Frecuencia de conmutación: 8 / 16 kHz (por defecto: 8 kHz)

El manual detallado se incluye con la tarjeta de programación, pero aquí hay un resumen para guiarlo.

Modo de uso de la tarjeta E-PRG-3

1. Conecte el cable del servo de su variador al conector de programación de la tarjeta, respetando el código de colores de los cables (ver manual). Para los modelos PM60A, PM70A y PM80A OPTO, también use el segundo cable tipo servo más corto.

2. Conecte la batería al variador verificando cuidadosamente la polaridad.

3. Después de unos segundos, un sonido de confirmación indica que la comunicación entre la tarjeta Protronik y el variador está establecida. Entonces puede:

   • Controlar el estado de programación: los LED rojos indican los ajustes actuales.

   • Modificar los parámetros: los LED muestran los valores seleccionados para cada opción.

¿Cómo ajustar sus parámetros?

• Seleccione el parámetro deseado entre los ocho disponibles con el botón NEXT / MENU (el LED del parámetro parpadea).

• Cambie el valor usando el botón NEXT / VALUE.

• Confirme y pase al siguiente parámetro presionando NEXT / MENU.

• Repita estos pasos hasta que todos sus ajustes estén modificados.

• Una vez finalizada la configuración, desconecte la batería.
